水環式真空泵閉路循環系統主要特點如下

1、機組作為成套設備供貨，包括氣液分離器、換熱器、機架、內部管線等附件，更利于用戶的安裝，可大大縮短用戶的安裝周期。

2、工作液可采用水或各種化工溶劑等循環使用，大大減小了化工行業對環境的污染。

3、如采用抽除介質作為工作液時，可回收所抽除的介質。

4、2BW系列閉循環系統需根據用戶的入口條件、冷卻水的條件、排氣口的條件進行設計，屬于非標產品。

工作原理

基本的2BW系列液環真空泵/壓縮機閉路循環系統如圖2:被抽氣體從吸氣口進入液環真空泵/壓縮機，經液環真空泵/壓縮機壓縮后與部分工作液一-起進入氣液分離器，在氣液分離器內氣液兩相得到分離，氣體從排氣口排出，工作液經換熱器被液環真空泵/壓縮機吸入進行循環使用。液環泵在工作過程中會產生熱量，主要熱量包括:真空泵/壓縮機的無效功率;吸入氣體溫度較高帶來的熱量:吸入氣體含有可凝性氣體在壓縮過程中釋放出變相熱。換熱器的主要作用是通過冷卻水冷卻工作液，使工作液溫度保持在合理的范圍之內。

設備組成

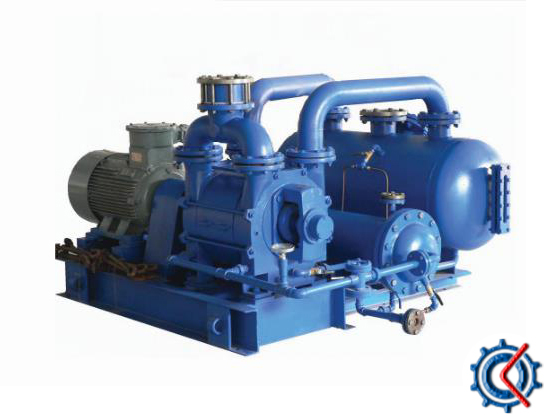

液環真空泵/壓縮機閉路循環系統主要部件包括:

◆液環真空泵/壓縮機

◆氣液分離器

◆換熱器

◆共用底盤

◆內部管線
